pfSense Üzerinden Captive Portal ve Radius İle Hotspot Kurulumu

Merhaba uzun bir süredir makale yazmaya fırsatım olmuyordu, bu makalede sizlere ücretsiz ve açık kaynak kodlu FreeBSD tabanlı bir firewall olan pfSense 2.4.4 sürümünün kurulumu, gerekli yapılanma ve captive portal ile FreeRadius da oluştruduğumuz kullanıcıların hotspot ile internete çıkışlarını sağlayacağız. Ek ayarlara değinmeden sadece kurulumu nasıl yapılacağı ve sistemi nasıl ayağa kaldırabileceğimizi anlatacağım için çok ayrıntıya girmiyorum.

pfSense nedir

pfSense küçük ve büyük (bence kaldırabilecek seviyededir) işletmeler dahil ağ yapısını oluşturup iç ağ ile dış ağı konuşturmak olsun, ip dağıtmak olsun vb ağ ile ilgili bir çok işlemi gerçekleştirebileceğiniz ücretsiz FreeBSD tabanlı bir Firewall yazılımıdır.

Hotspot nedir

Hotspot halka açık yerlerde yada kurumsal alanlarda çoklu internet paylaşımının yapıldığı ve genellikle kullanıcı adı ve şifre ile giriş yapmalarını sağlayan bir sistemdir, hastahaneler, hava alanları, otobüs seferleri, oteller, okullar vb bir çok yerde görebilirsiniz. Genellikle şifresiz bir ağa bağlanmanızı ve bu ağ üzerinden oturum açmanız istenir. Oturum açan kullanıcılar log şeklinde yaptığı işlemler kayıt altında tutulur.


pfSense Kurulumu

Kurulumu çok basit bir şekilde gerçekleştirebilirsiniz, Kurulum için gerekli bilgisayar özellikleri şu şekilde olmalıdır

  1. En az 1 GB rem (2 gb ve üstü olması daha avantaj sağlar)
  2. 20-30 gb bir hdd
  3. En az 2 adet interface (iç ve dış ağ için)

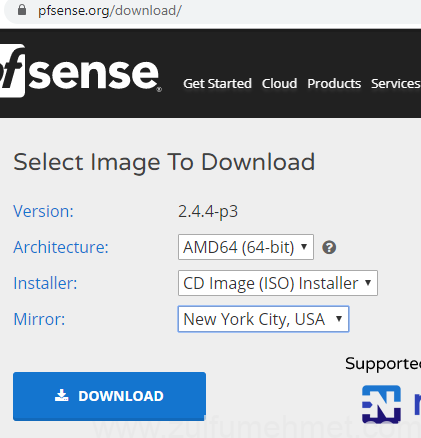

Yukarıdaki özelliklere sahip bir bilgisayarınız varsa hemen kuruluma geçelim, https://www.pfsense.org/download/ adresine giriniz.

pfSense Kurulum hotspot

Yukarıdaki gibi formu istediğiniz şekilde doldurup imajı bilgisayarınıza boot ederek çalıştırınız.

pfSense Kurulum hotspot

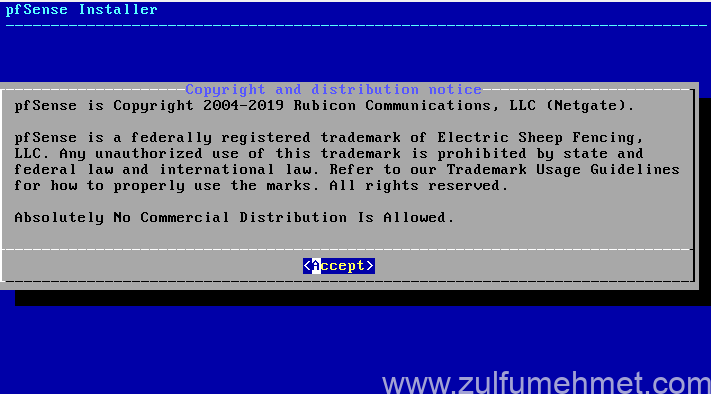

Bilgisayarınızı boot edip çalıştırdıktan bir süre sonra böyle bir menü karşılayacak sizi Enter tuşuna basarak bu adımı geçelim.

pfSense Kurulum hotspot

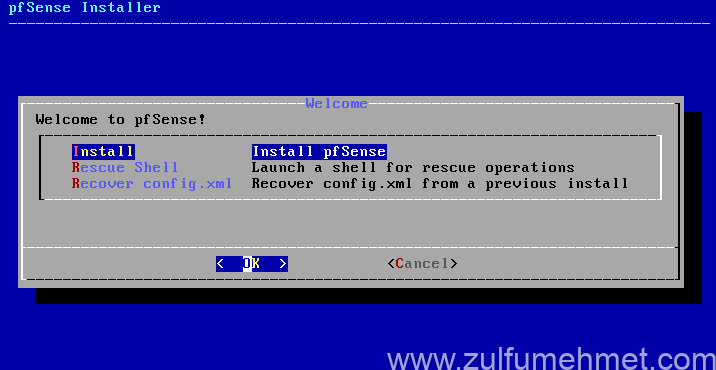

Install seçeneği seçili bir şekilde Enter diyerek bu adımıda geçelim.

pfSense Kurulum hotspot

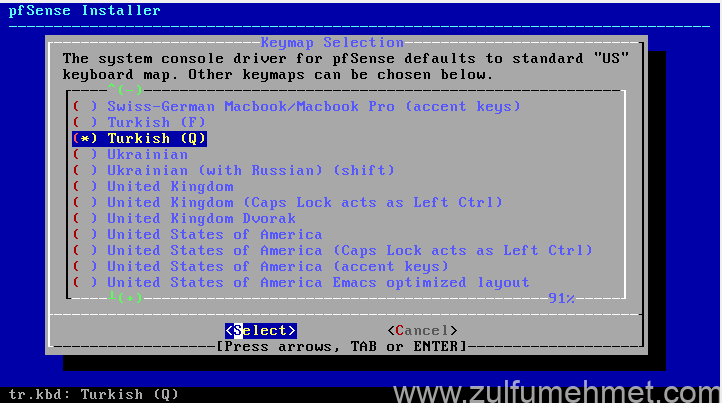

Menüden Turkish (Q) F klawye kullanıyorsanız F seçimini yapıp entere basınız ve ardından alt+s tuşuna basarak diğer adıma geçelim.

pfSense Kurulum hotspot

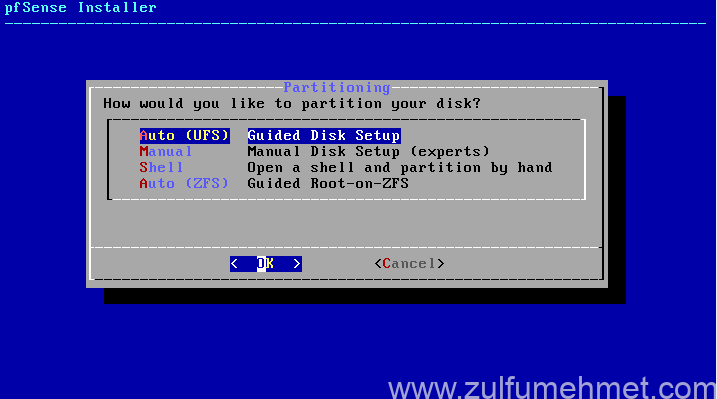

Auto (UFS) seçili halde Entere basıp kuruluma geçelim.

pfSense Kurulum hotspot

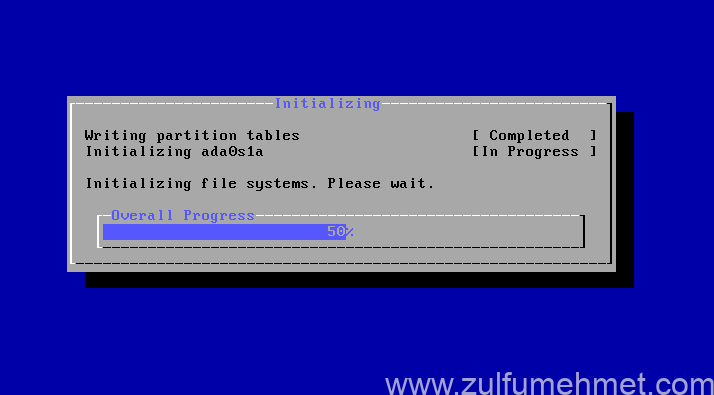

Kurulum başladı,

pfSense Kurulum hotspot

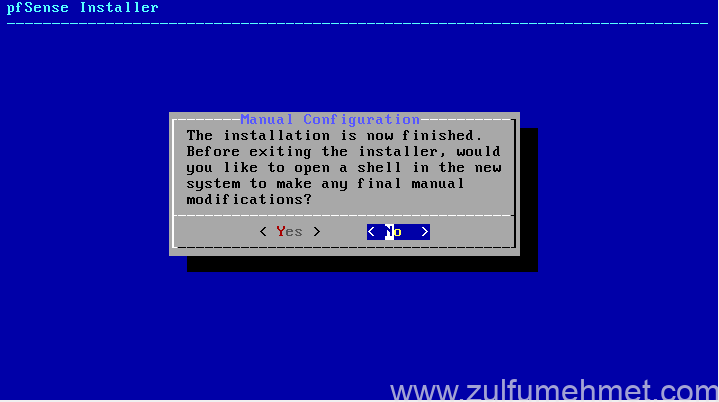

No seçili halde entere basalım

pfSense Kurulum hotspot

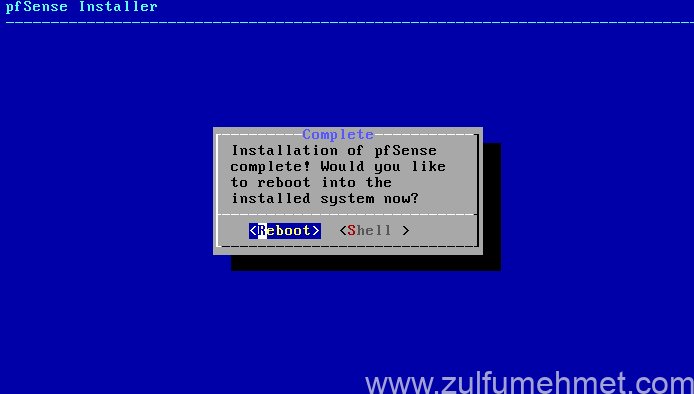

Kurulum bitti sunucuyu reboot ederek yeniden başlatalım, bilgisayar baştan açıldığında takmış olduğunuz boot ortamını (CD yada flash disk hangisini kullandıysanız) bilgisayardan çıkartınız yoksa tekrar kurulum aşamasına geçecektir.


Yapılandırma

pfSense Kurulum hotspot

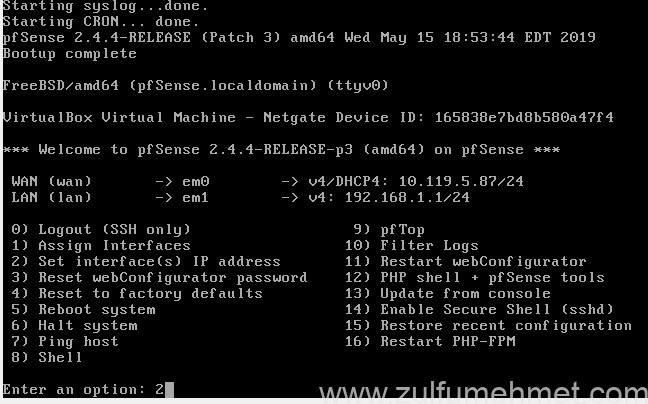

Kurulumumuz bitti, gördüğünüz gibi WAN bacağımızda DHCP olduğu için 10.119.*** ip aldı, LAN yani pfSensenin arkasında konumlanacak olan ağ da 192.168.1.1 numaralı ip adresini aldı, şimdi yapılandırma aşamasına geçelim. 2 yazıp entere basınız.

pfSense Kurulum hotspot

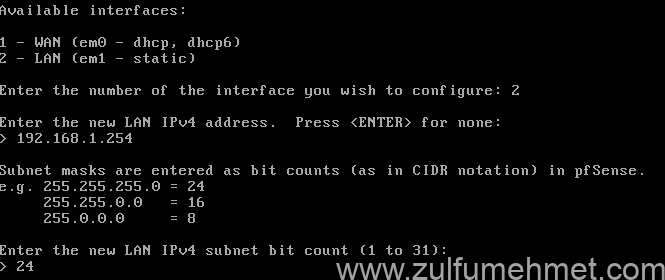

Lan bacağını düzenleyeceğimiz için Available interfaces de 2 seçiyoruz,

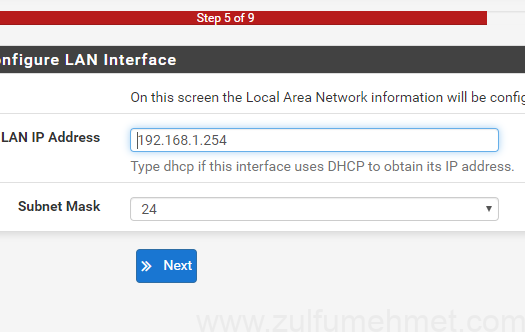

Lan IPv4 için herhangi bir ip verebilirsinizi ben: 192.168.1.254

Ardından Subnet mask olarak pfSense arkasında konuşlanacak terminal sayısına göre bir subnet mask belirleyin bana 254 terminal yeterli geldiği için 24 subnet maskı seçiyorum

pfSense Kurulum hotspot

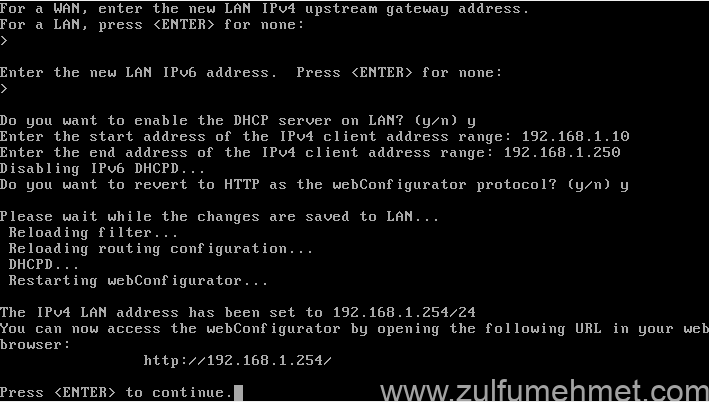

For a LAN kısmını boş bırakabilirsiniz Enter diyerek geçiniz,

IPv6 kullanacaksanız herhangi bir IPv6 giriniz yoksa boş bırakarak Entere basarak geçiniz,

DHCP lan bacağında pfsense üstlenecekse y diyerek enter ile aktif edelim,

Enter the start ve Enter the end kısımlarana DHCP kaçıncı ipden başlayarak kaçıncı ip adresine kadar ip dağıtmasını istiyorsanız belirleyiniz. Örneğin ben 192.168.1.10 ip adresinden başlayarak 192.168.1.250 ip adresine kadar ip dağıtmasını istedim.

Web arayüzüne erişebilmemiz için HTTP protokolünü y diyerek Entere ile aktif edelim,

Ayarlarımız tamamlandı Enter diyerek ana menüye geçebilirsiniz.

pfSense Kurulum hotspot

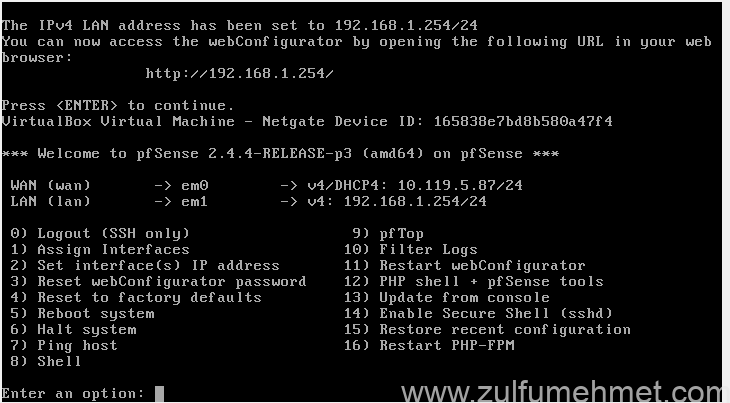

Gördüğünüz gibi yapılanmamız hazır, artık web arayüzüne geçebiliriz, Web arayüzü için iç ağdan herhangi bir bilgisayara geçip, yani pfsense arkasında konuşlanmış bir bilgisayarı üzerinden belirlediğiniz pfSense ip adresini bir web tarayıcısından açınız

pfSense Kurulum hotspot

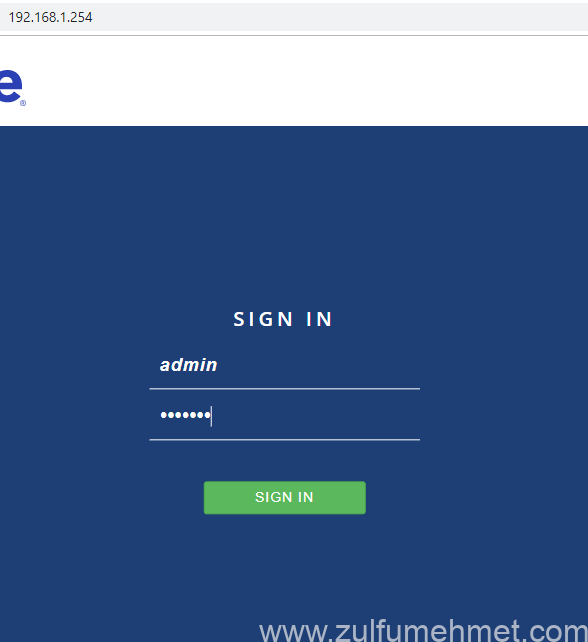

Böyle bir sayfa karşılayacak sizi kullanıcı adı: admin şifre: pfsense olarak giriş yapınız

pfSense Kurulum hotspot

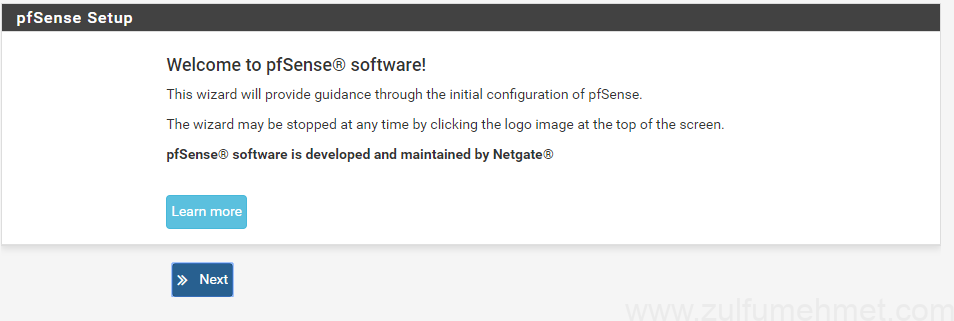

pfSense karşılama ekranımız geldi, Nex butonuna tıklayınız,pfSense Kurulum hotspot

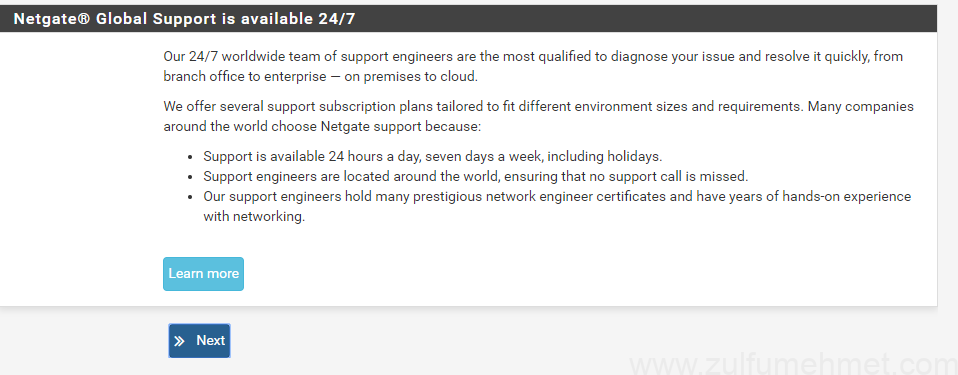

Tekrar next diyelim,

pfSense Kurulum hotspot

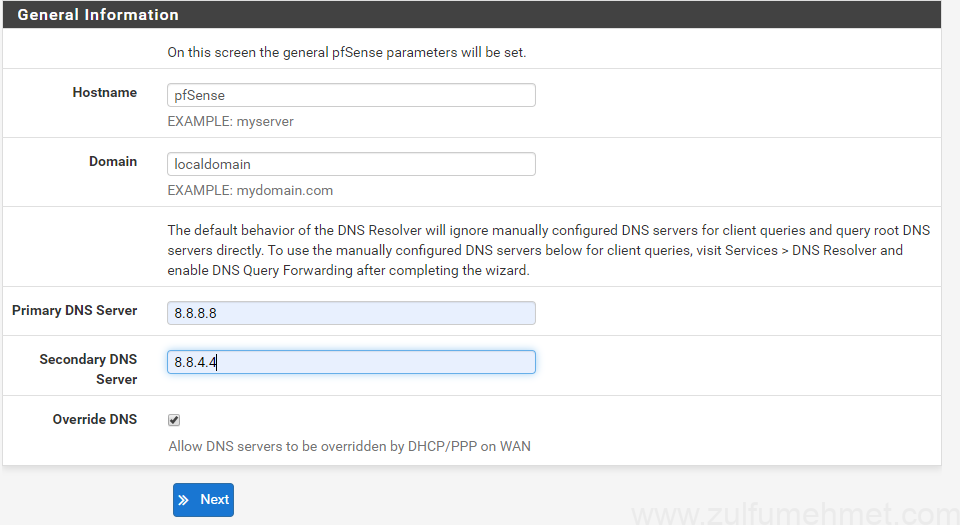

Herhangi bir DNS adresi kullanabilirsiniz, AD kullanıyorsanız DNS sunucunuzun ip adresini girebilirsiniz, ben googlenin DNS sunucusunun iplerini kullandım, ext butonuna tıklayınız,

pfSense Kurulum hotspot

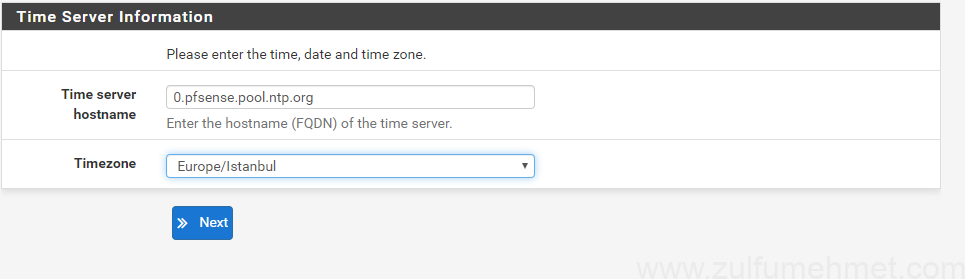

Timezone (Saat Dilimi9 olarak İstanbul’u seçiniz ve Next butonuna tıklayınız,

pfSense Kurulum hotspot

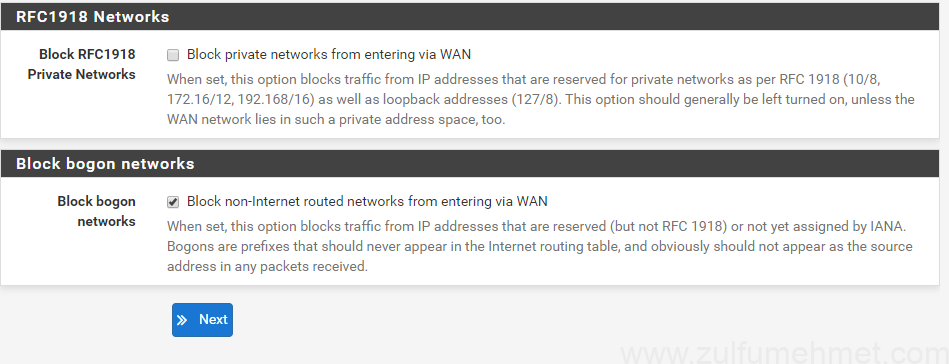

Açılan sayfada en aşağıya gelerek, güvenlik politikanıza göre yukardaki seçenekleri işaretleyiniz, ben bu şekilde kullanıyorum, Next butonuna tıklayınız,

pfSense Kurulum hotspot

Next butonuna tıklayınız,

pfSense Kurulum hotspot

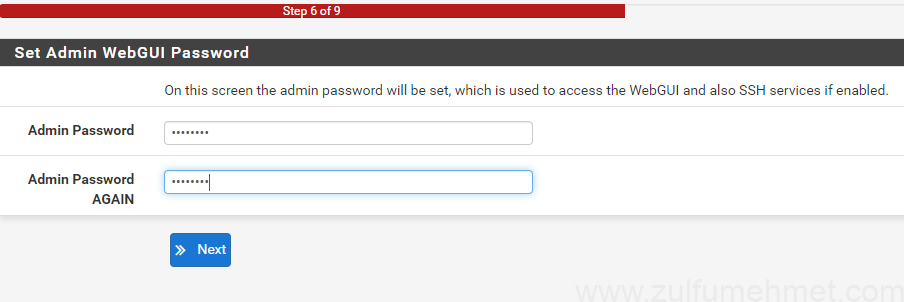

Şuan kullanılan default admin şifresini değiştiriniz, belirlediğiniz bir şifreyi iki kutucuğa girerek Next butonuna tıklayınız,

pfSense Kurulum hotspot

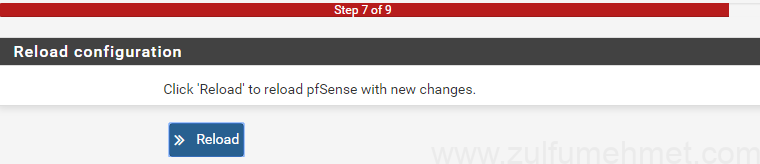

Ayarlarımız tamam Reload butonuna tıklayınız,

pfSense Kurulum hotspot

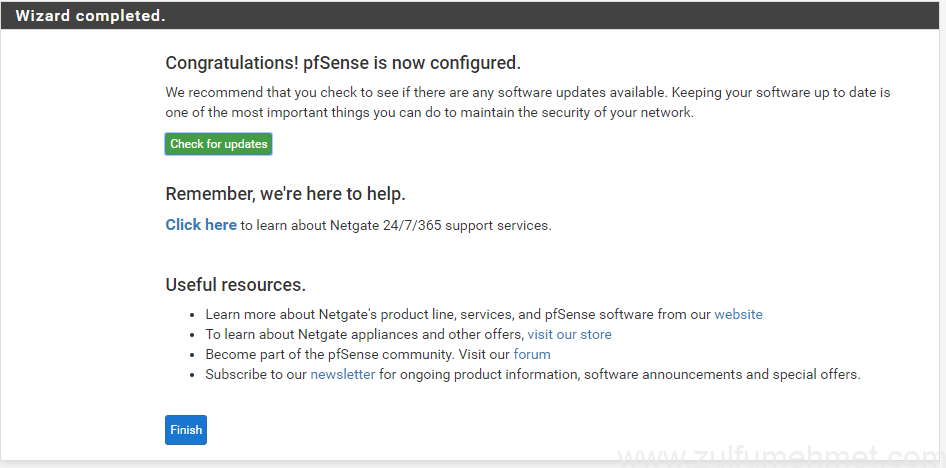

Finish butonuna tıklayarak işlemleri sonlandıralım,

pfSense Kurulum hotspot

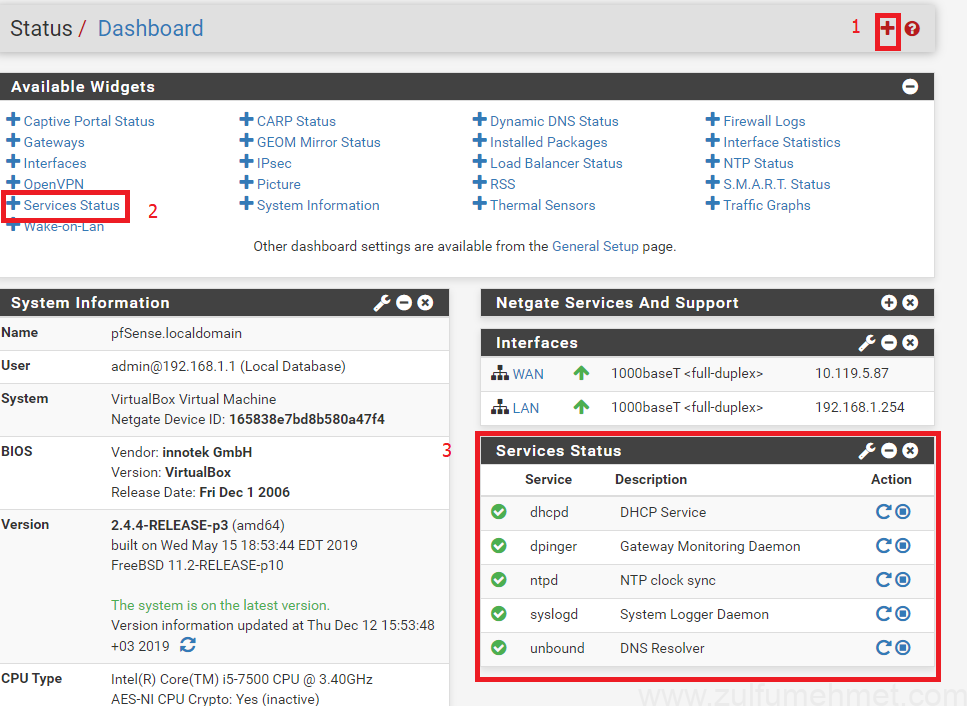

Serices Statusu kullanacağımız için 1 + işaretine tıklayalım açılan menüden + Services Status tıklayınız ve ana ekranda Services Statusu göreceksiniz, işlemlerimiz bitti, pfSense artık hazır, şimdi FreeRadius ve Captive Portal kurulumuna geçelim,

FreeRadius

Kısayca yapacağımız işlemlerden bahsedelim, freeradius kurulumunu yapıp belirlenen kullanıcılara Captive Portal aracılığı ile hotspot üzerinden erişim yetkisi vereceğiz,

FreeRadius kurulumu

System mensüne gelrek Package Maneger linkine tıklayınız,

pfSense Kurulum hotspot

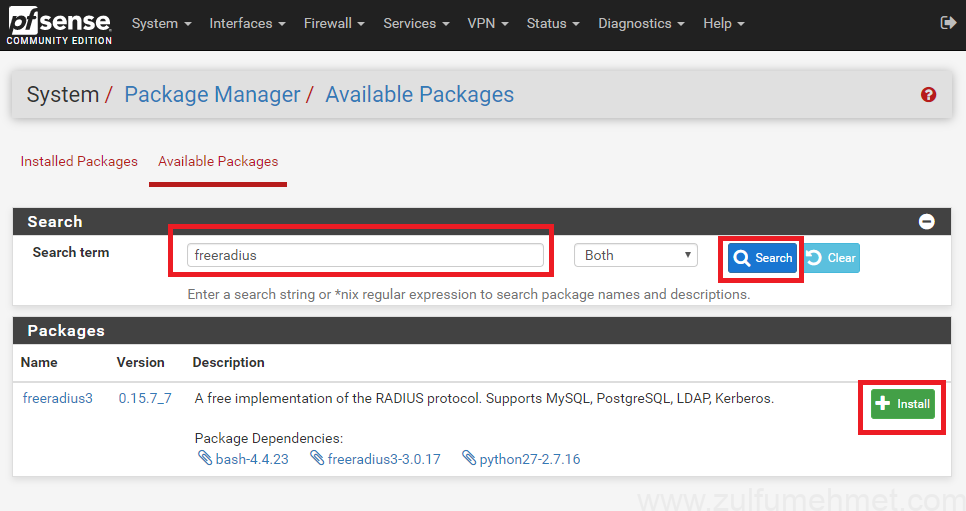

Açılan sayfadan Available Packages seçerek Search kısmına freeradius yazarak search butouna tıklayınız, şu an en son paket olan freeradius3 sürümü var ve install diyerek kurulum aşamasına geçiyorum

pfSense Kurulum hotspot

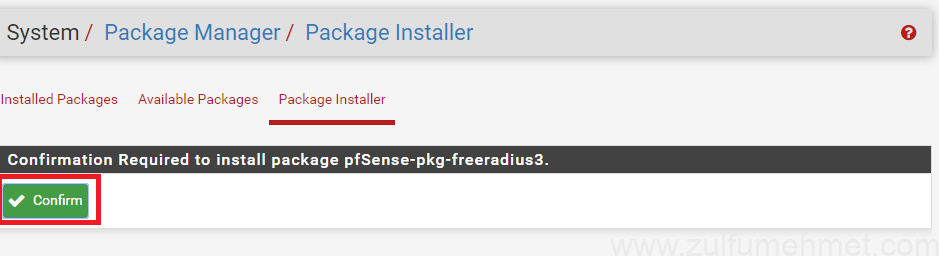

Confirm diyerek kurulumu başlatıyorum,

pfSense Kurulum hotspot

Biraz bekledikten sonra internet bağlantı hızınıza göre kurulum tamamlanacaktır. Yukarıda kurulum bitti artık diğer yapılanmalara geçebiliriz,

pfSense Kurulum hotspot

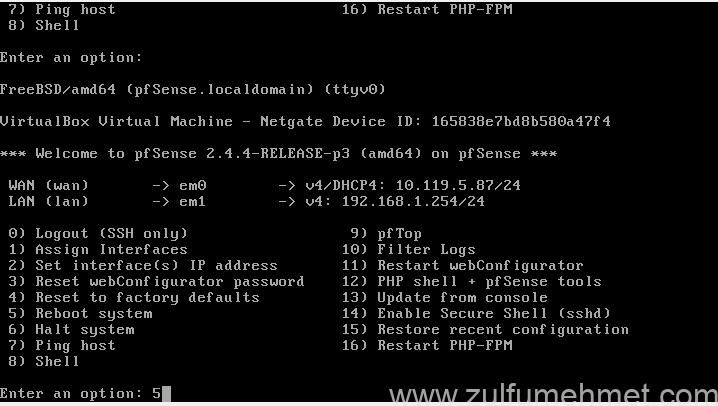

pfSense kurulu olan bilgisayar ekranına geçip 5 ile pfSenseyi reboot edelim,

Captive Portal ve FreeRadius Yapılanması

Alt yapımızı hazırladık, artık hotspot için işlemlere başlayabiliriz.

pfSense Kurulum hotspot

Serviceden FreeRadius girip Setting kısmına geliniz, en aşağı ininiz,

pfSense Kurulum hotspot

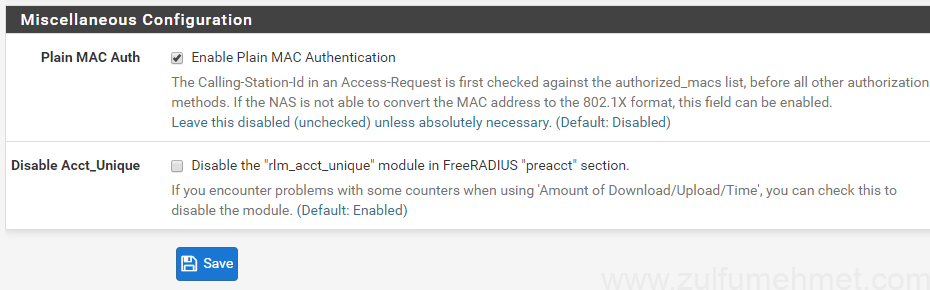

Enable Plain Mac Authentication seçerek Save butonuna tıklayınız,

pfSense Kurulum hotspot

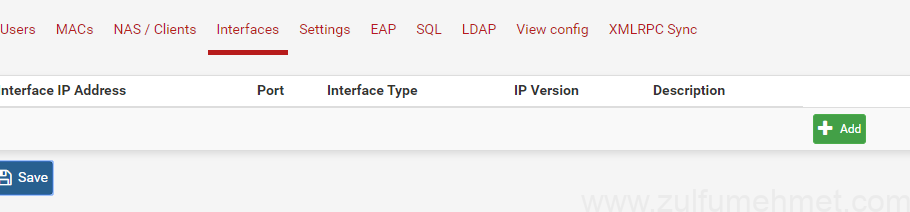

Ardından Interfaces girerek Add butonuna tıklayınız,

pfSense Kurulum hotspot

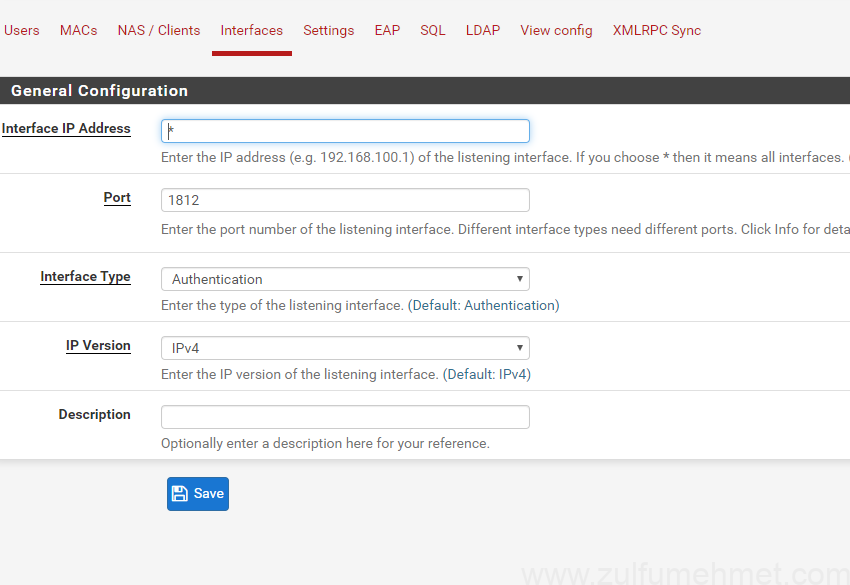

1812 ve 1813 portlarını sırasıyla açalım,

pfSense Kurulum hotspot

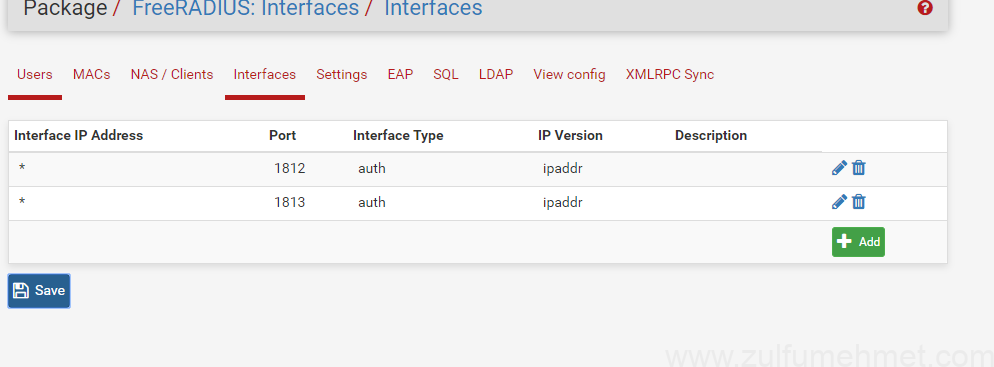

1812 ve 1813 portlarını açtık Save butonuna tıklayarak kaydedelim,

pfSense Kurulum hotspot

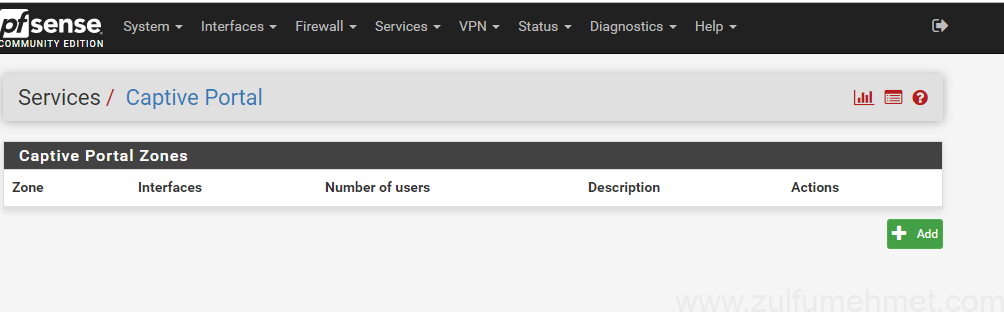

Şimdi sıra captive portal zonu oluşturup captive portalı aktif etmeye geldi sıra, Services menüsünden Captive Portala giriyoruz, Add butonuna tıklayınız,

pfSense Kurulum hotspot

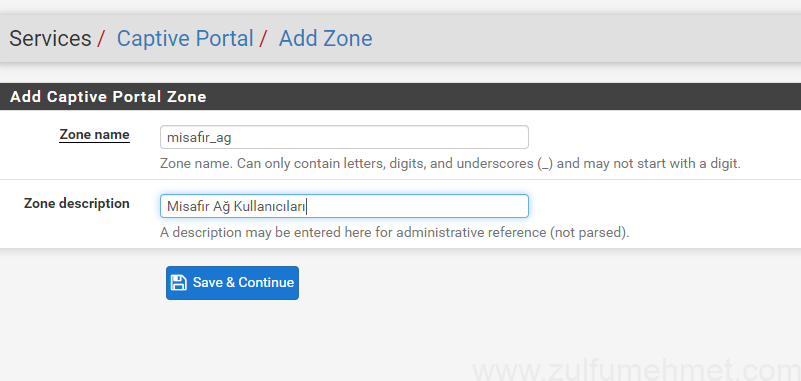

Herhangi bir zon adı ve description belirleyelim, ardından Save & Contunue botuna tıklayınız,


pfSense Kurulum hotspot

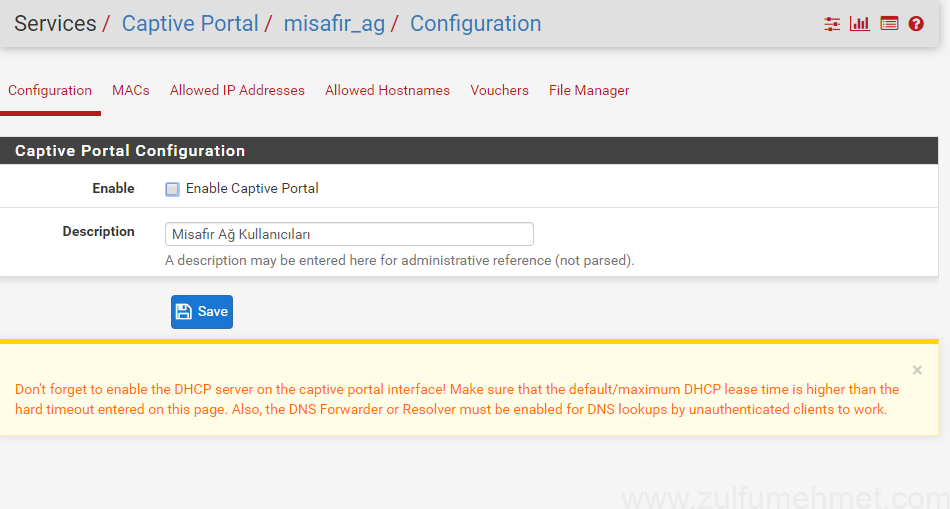

Enable diyerek Zonu aktif edelim,

pfSense Kurulum hotspot

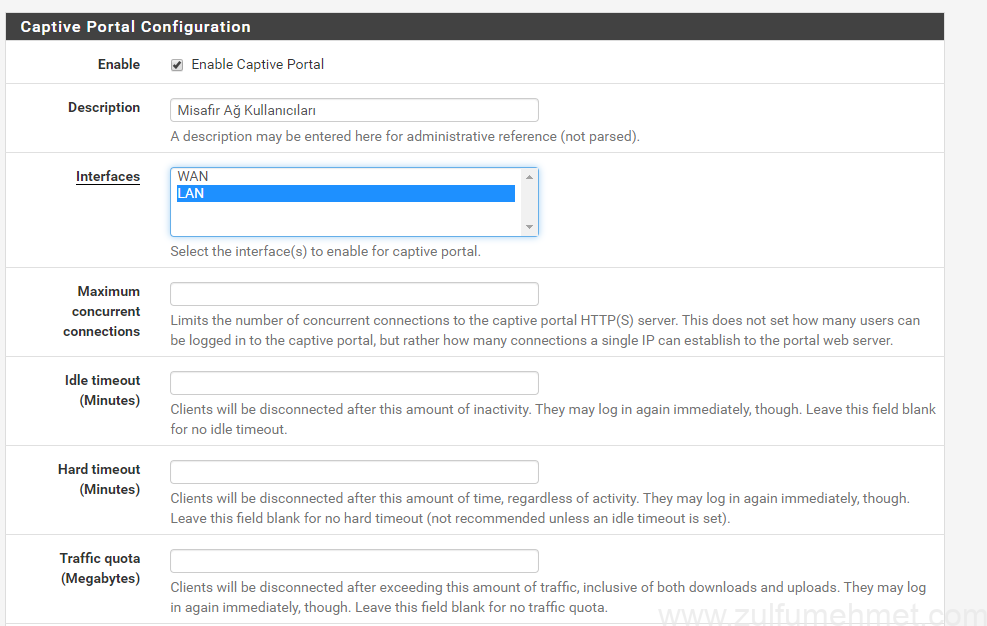

Interface olarak hangi ağ üzerinden aktif etmek istiyorsanız seçiminizi yapınız bende tek lan ağı olduğu için mecburen lan ağını seçiyorum, Örneğin bir iş yerinde birden çok lan ağı olabilir, çalışan personellere ayrı lan ağı, kablosuz bağlananlara ayrı lan ağı, toplantı odaları için ayrı bir lan ağı oluşturulabilir, burada hangi ağı kullanacaksanız belirliyorsunuz, ve aşağı doğru inelim.

pfSense Kurulum hotspot

Şimdilik bu şekilde ayaları bırakıp Save butonuna basalım

pfSense Kurulum hotspot

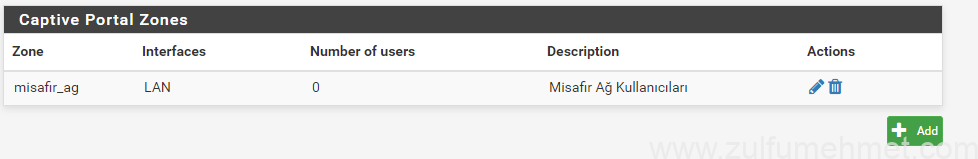

Captive Portla zonumuzu oluşturduk,

pfSense Kurulum hotspot

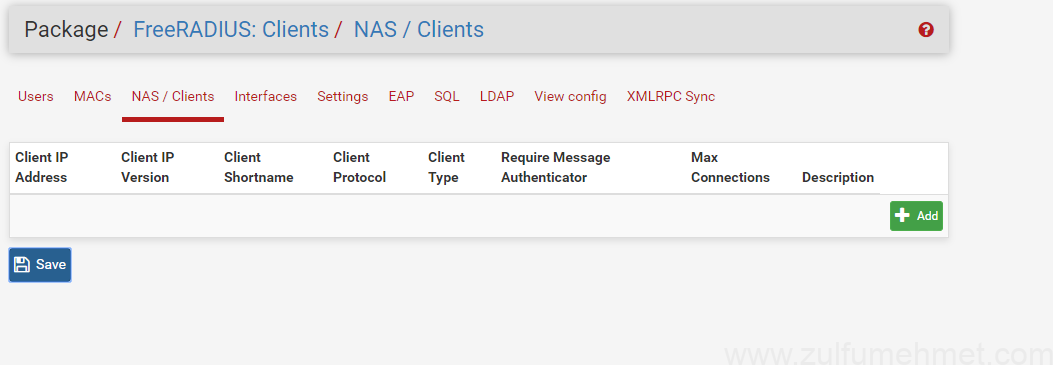

Service den FreeRadius girip NAS/Clients menüsüne gelelim,

pfSense Kurulum hotspot

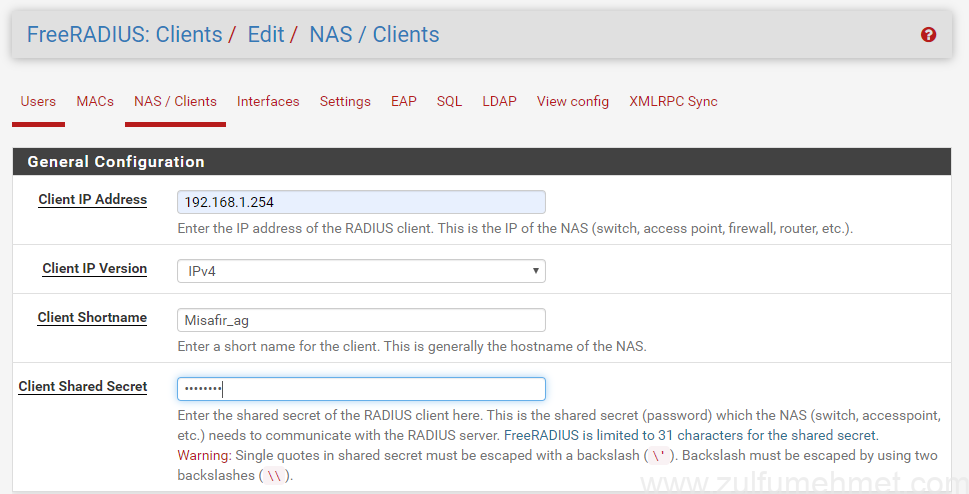

Ip adresi olarak pfsensenin ip adresini girelim, Client Shortname olarak oluşturduğumuz captpive portal zon adını girelim, Client Shared Secret kısımına da bir key belirleyelim, bunu unutmayın bir yere not alınız, en aşağıda save butonuna tıklayarak kaydedelim, not: bu kısımda maximum bağlantı sağlayacak kullanıcı sayısını da belirleyebilirsiniz, Max Connection kutucuğuna kaç kullanıcı bağlanmasını istiyorsanız belirleyebilirsiniz,

pfSense Kurulum hotspot

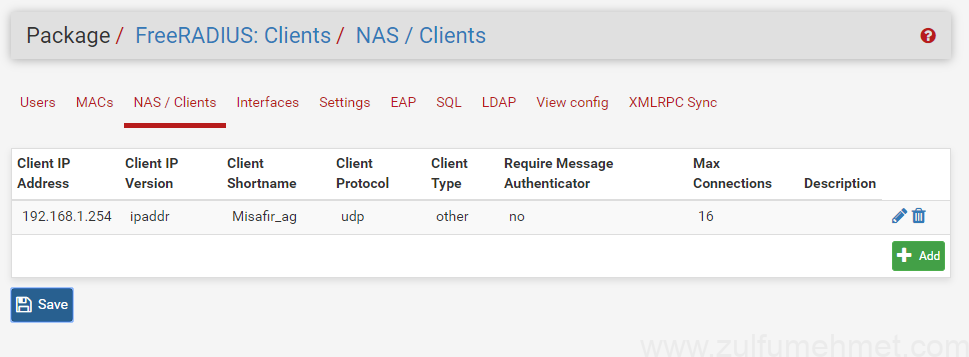

Yukarıda listede kaydımız oluştu,

pfSense Kurulum hotspot

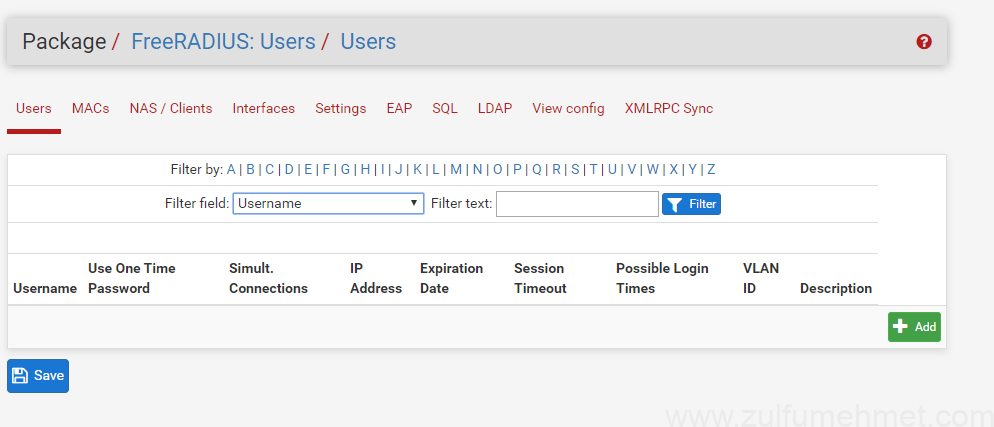

Bir kullanıcı oluşturmak için User kısmına gelelim,

pfSense Kurulum hotspot

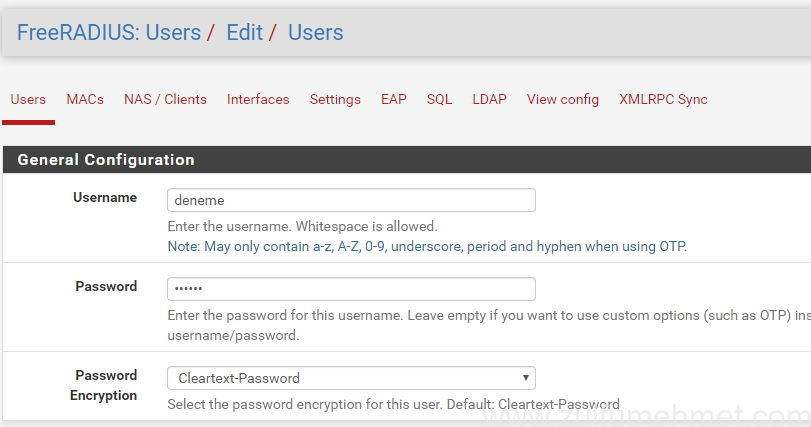

Deneme amaçlı bir user oluşturalım,

pfSense Kurulum hotspot

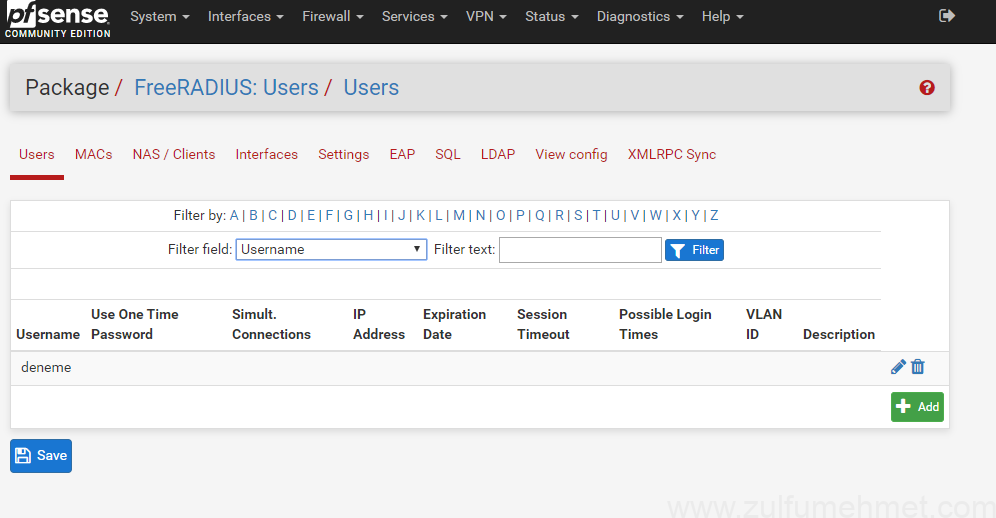

Kullanıcımızı oluşturduk

pfSense Kurulum hotspot

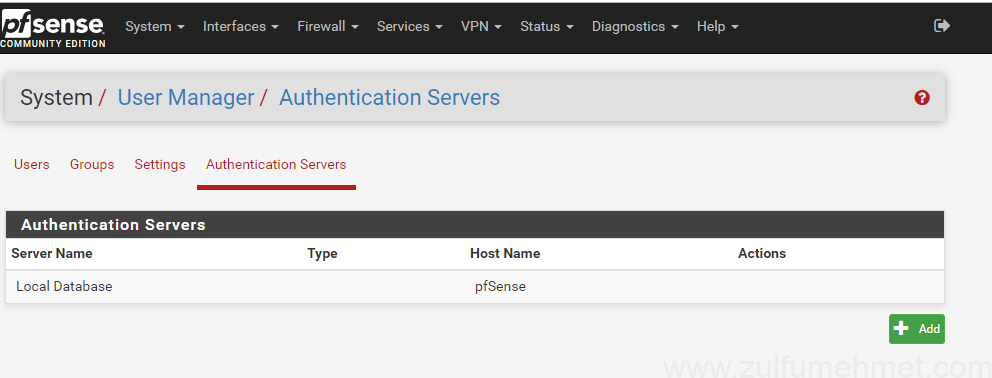

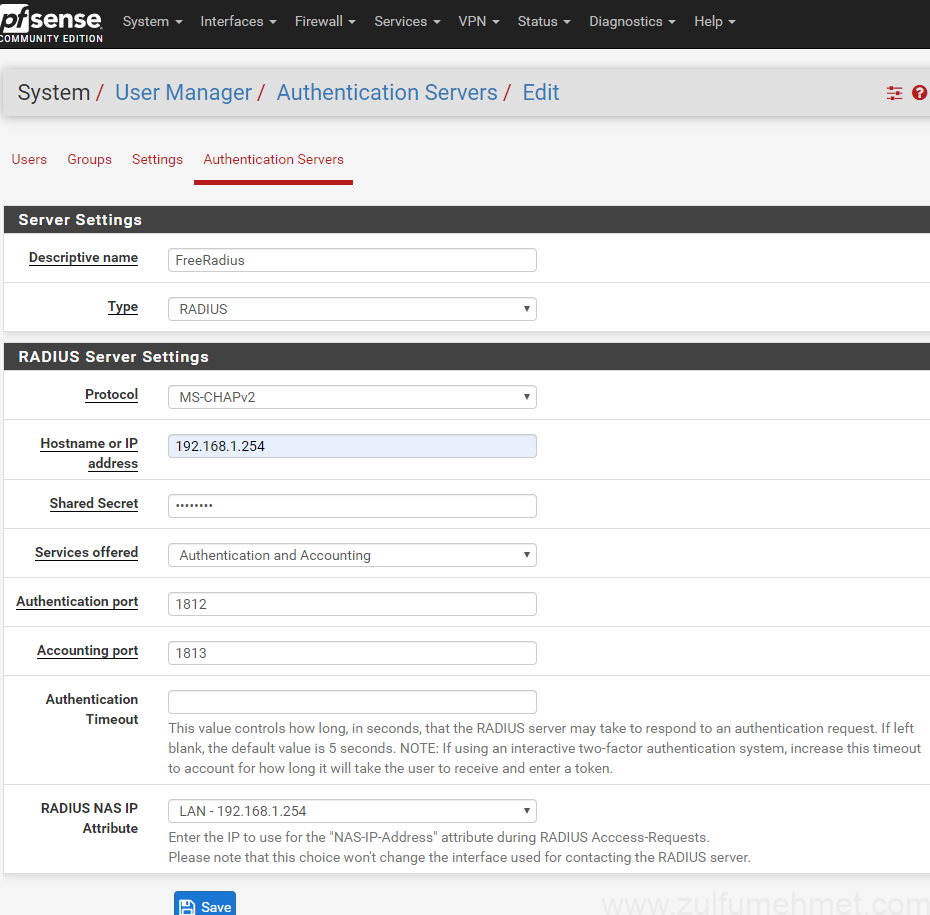

Radiusu aktif etmek için System>User Manegere ve ardından Authentication Server girip Add butonuna tıklayınız,

pfSense Kurulum hotspot

Yukardaki gibi fomu doldurunuz ve Save butonuna tıklayınız,

pfSense Kurulum hotspot

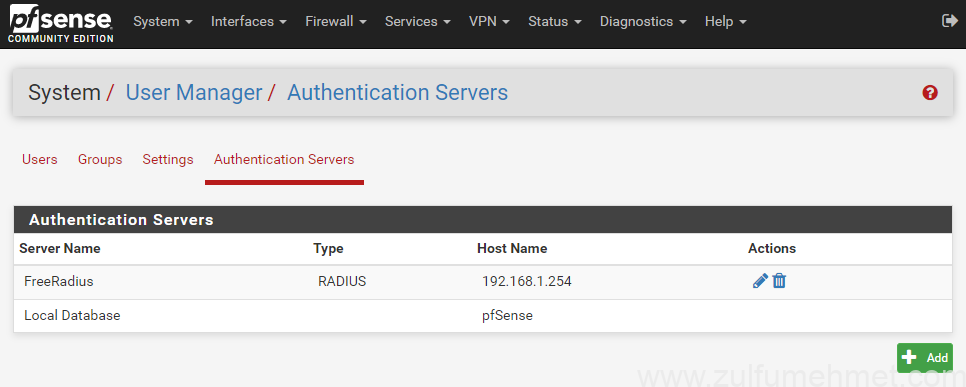

FreRadiusu tanımladık,

pfSense Kurulum hotspot

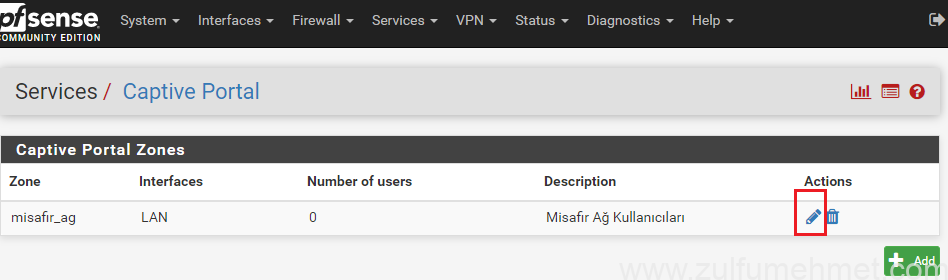

Captive Portala girip düzenle (kalem) diyerek zonda değişiklik yapalım,

pfSense Kurulum hotspot

Logout popup windows aktif edelim,

pfSense Kurulum hotspot

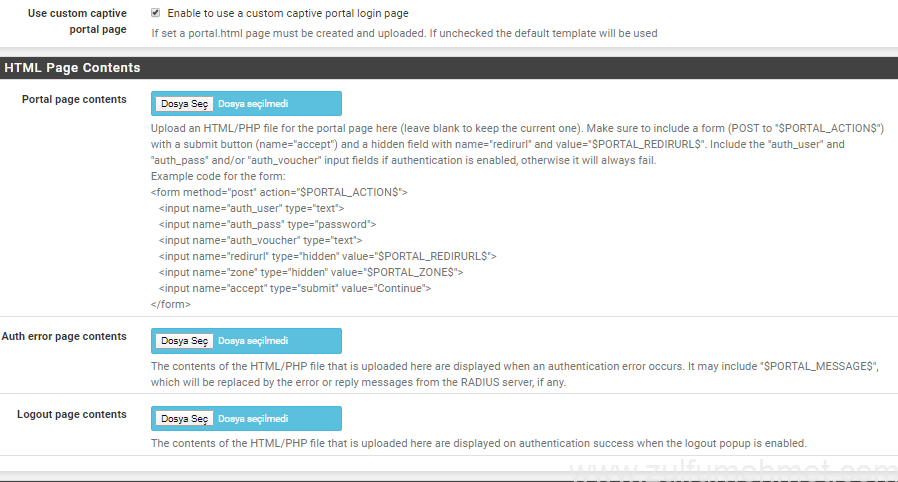

Use custom captive portal page aktif edelim,

pfSense Kurulum hotspot

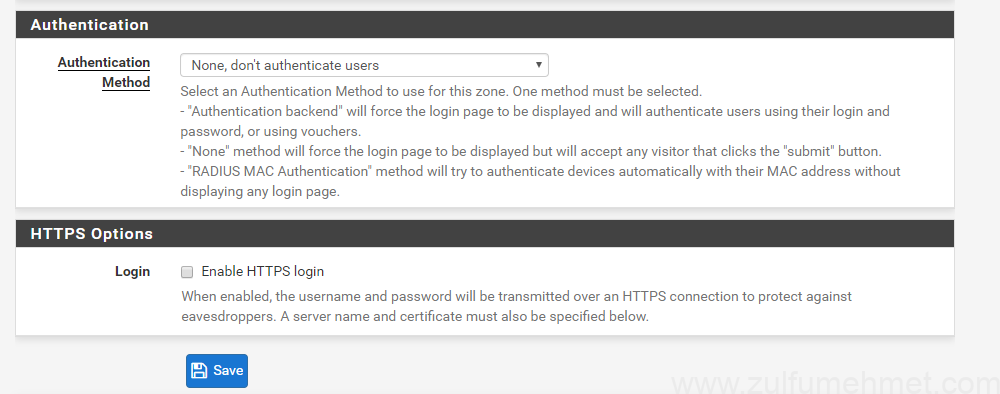

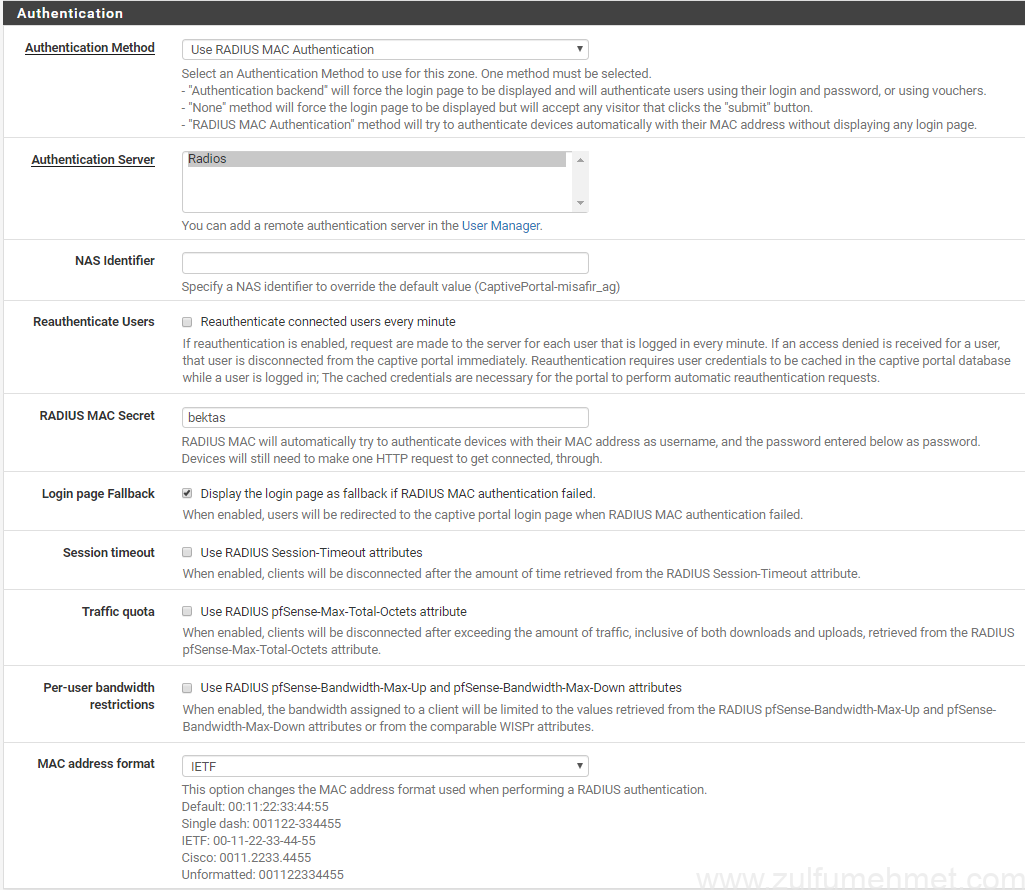

Radius Mac Secret kısmına Service den FreeRadius girip NAS/Clients kısmında not alın diye söylediğim keyi gireceksiniz, ben bektas yazmıştım, Authentication kısmını yukarıdaki gibi düzenleyelim,

pfSense Kurulum hotspot

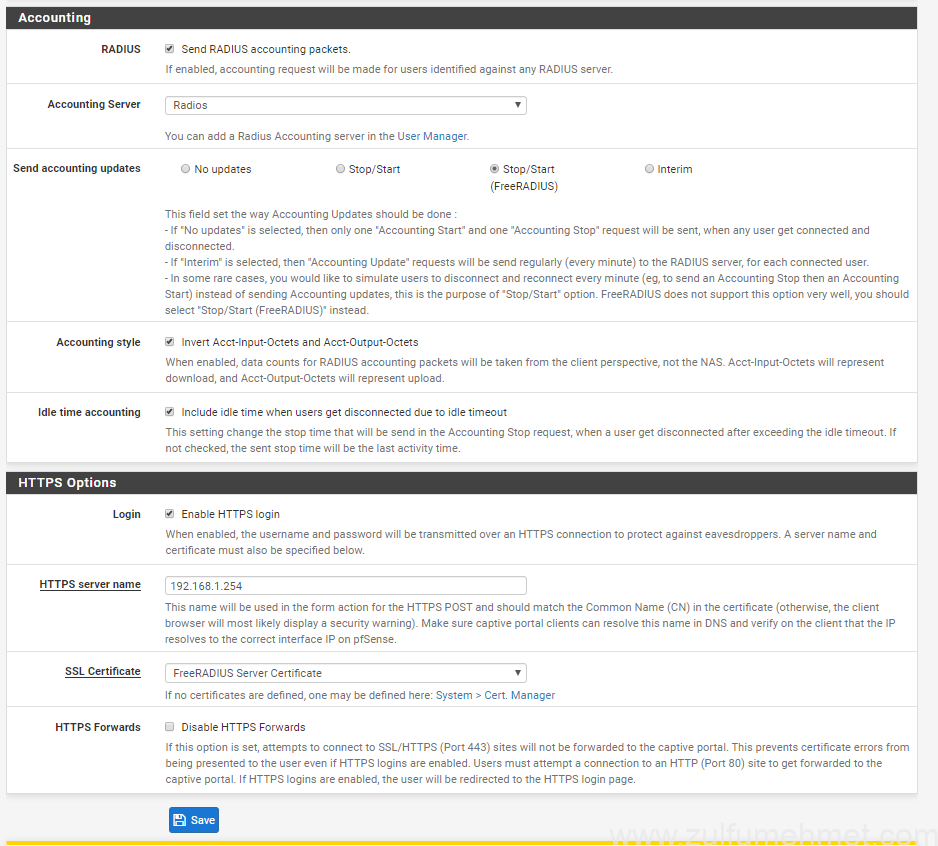

Accoun kısmını yukardaki gibi düzenleyelim, ssl serifikanız varsa aktif edenbilirsiniz, herhangi bir domain kullanıyorsanız yazabilirsiniz, ssl aktif olsun ama domainim yok diyorsanız ip adresinizide yazabilirsiniz,

pfSense Kurulum hotspot

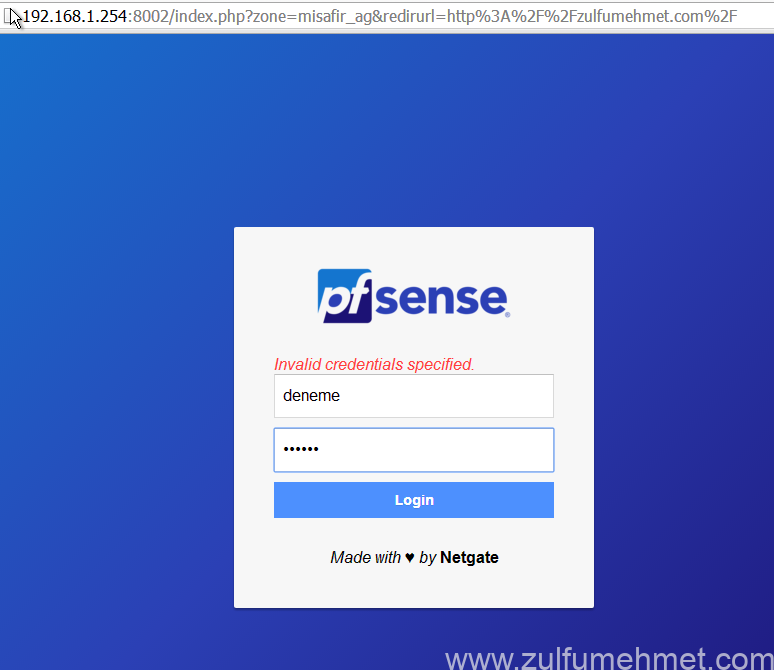

Herhangi bir siteye girmeye çalışalım, yukarıdaki gibi bir login sayfası karşıladı bizi,  deneme user yazıp giriş diyorum, ve ardından sitemiz açılıyor,

pfSense Kurulum hotspot

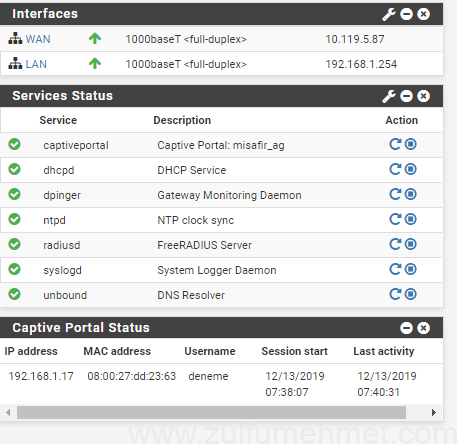

Statusde de aktif kullanıcıyı görebilirsiniz,

pfSense Kurulum hotspot

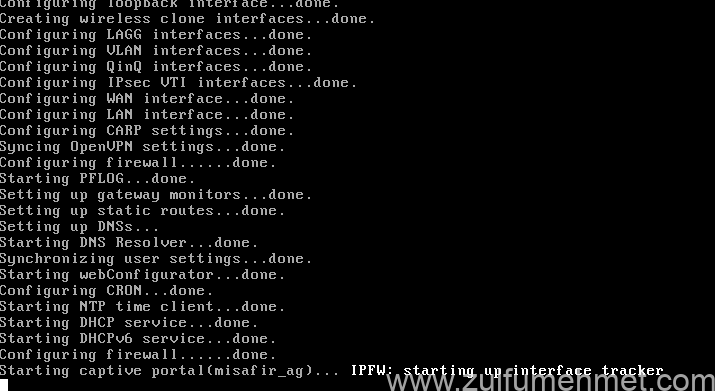

Rebbot ettikten sonra da misafi_ag aktif olduğunu görürsünüz,

Kurulum ve yapılanma bitti, herkesin bu adımları yaparak kurulumu rahatlıkla gerçekleştirebilir, takıldığınız yerde konu altına yorum yazarak en kısa sürede dönüş sağlamaya çalışacağım. İyi çalışmalar.
